Voici 2 situations que j'ai réalisé dans le cadre des ateliers professionnels de première année.
Dans le cadre de ma première année de BTS SIO, j'ai réalisé des travaux pratiques qui reflètent des situations professionnelles que je vais vous présenter.
Dans le cadre des ateliers professionnels axé sur la maitrise du langage HTML/CSS3 ainsi que Boostrap j'ai crée un site web sur un thème libre.
Mon site web
Ce site web porte sur le thème de la location de véhicules.
Dans ce TP les objectifs étaient les suivants :
-maitrise du langage HTML/CSS3
-L'intégration de modules bootstrap
-Travailler le design d'un site web
Dans cette deuxième situation professionnelle, je vais aborder le sujet de la mise en place d'un réseau d'entreprise comprenant un routage inter-VLAN entre différents services.
De plus, j'ai réalisé une analyse de trame de niveau 3 (Modèle OSI).
Les points essentiels:
Lors de la réalisation de cette situation professionnelle, les compétences à acquérir portaient sur:
- La configuration des éléments d'interconnexion permettant de séparer les flux.
- La maitrise des techniques et outils de simulation (Cisco Packet Tracer).
- La mise en place d'un routage inter-vlan pour assurer la communication entre plusieurs services.
- La configuration des sous-interfaces pour assurer un routage via une seule connexion physique entre routeur et switch (standard IEEE 802.1Q).
Maquette du contexte
Configuration des actifs (routeurs et commutateurs) pour assurer un routage entre les 3 VLAN présents sur la maquette.
La maquette comporte 9 PCs et 2 serveurs, répartis sur 3 VLAN :
-Un VLAN invité (10)
-Un VLAN Administratif (20)
-Un VLAN Commercial (30)
Configuration des commutateurs

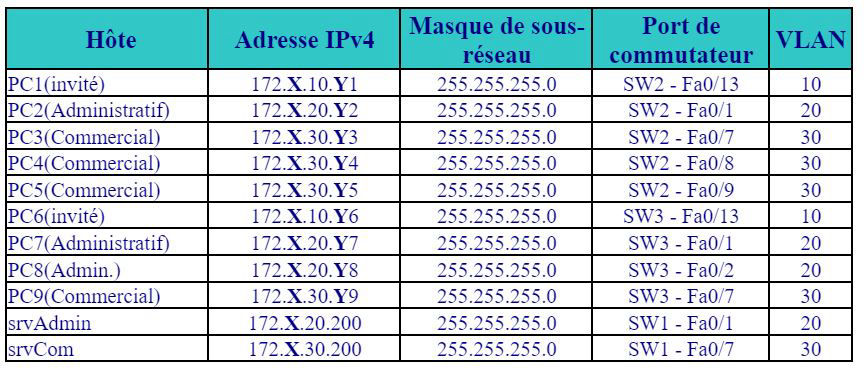

Plan d'adressage
Les postes communiquent bien à l'intérieur de chaque VLAN :
VLAN 10 : PC1 avec PC6
VLAN 20 : PC2 avec PC7, PC8 et srvADIM
VLAN 30 : PC3 avec PC4, PC5, PC9 et srvCOM

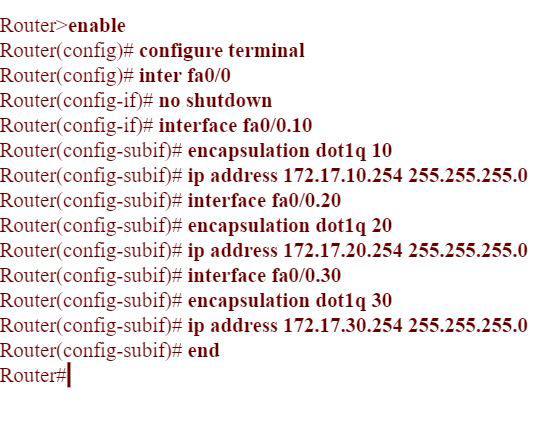

Configuration des interfaces virtuelles du routeur sur l'interface fa0/0

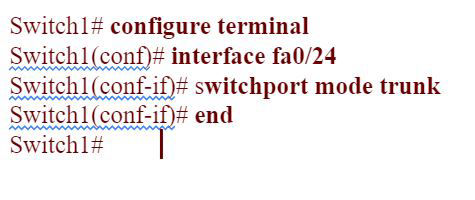

Configuration de l'interface Fa0/24 de SW1 en mode trunk (802.1Q)

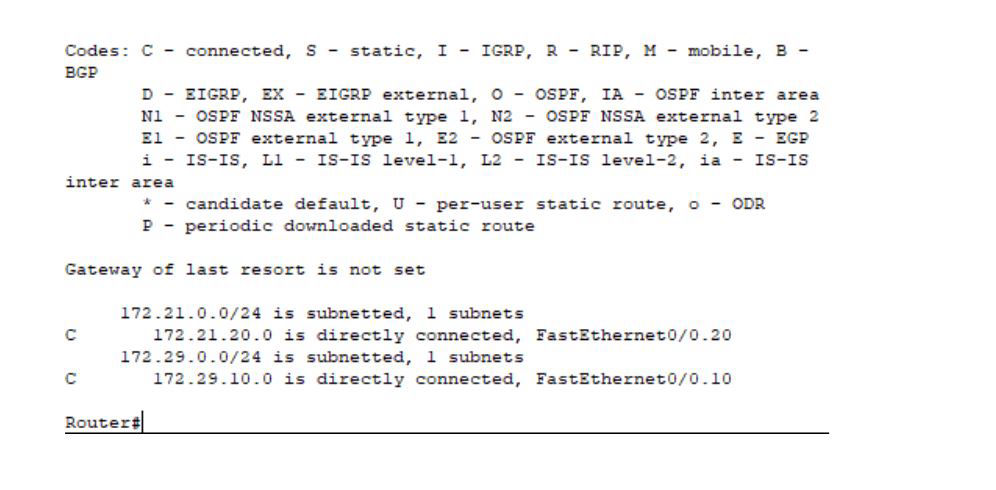

verification de la table de routage

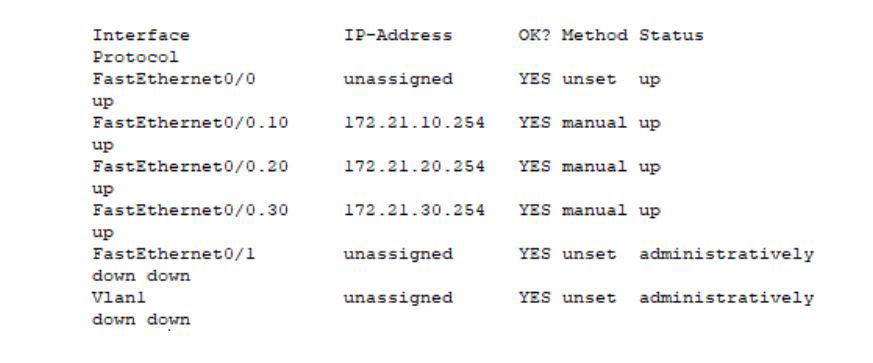

Vérification des interfaces
Chaque poste a été configuré suivant le plan d'adressage ci dessus.
Les serveurs de chaque services hébergent une page Web HTML dédiée et personnalisée.
La page WEB est accessible uniquement au PC configuré sur le vlan en question.

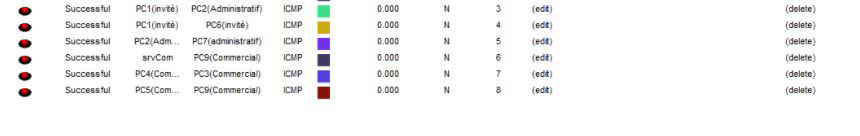

test de routage
Les tests ont été réalisés via l'outils de simulation de Packet Tracer (ICMP).
Les postes communiquent bien à l'intérieur de chaque VLAN :
VLAN 10 : PC1 avec PC6
VLAN 20 : PC2 avec PC7, PC8 et srvADMIN
VLAN 30 : PC3 avec PC4, PC5, PC9 et srvCOM
Conclusion
Nous avons accès a chaque poste et serveur qui sont régis par des VLANS.
A partir de certains postes on peut avoir accès a la page web crée si ce dernier est dans le meme VLAN et a le droit d'accès.
Le cloisonnement inter-VLAN fonctionne correctement et assure une étanchéité des flux entre les différents services
