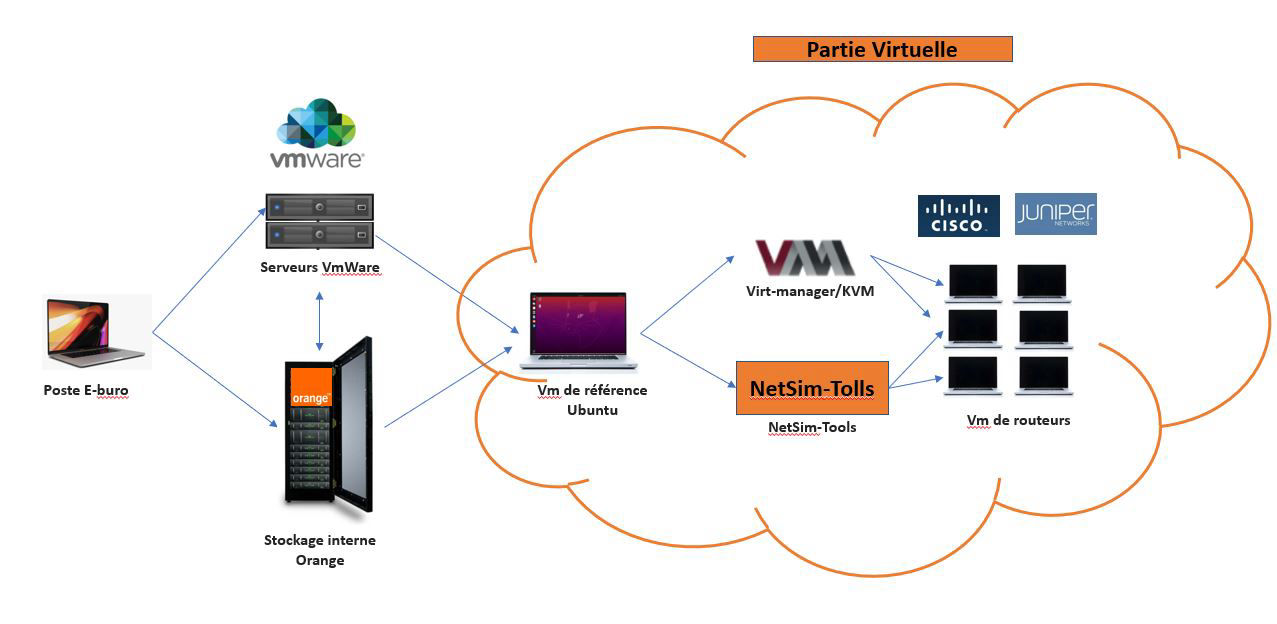

Schéma fonctionnelle de l'outil NetSim-Tools
Il y a plusieurs années, Orange à remporté un appel d'offre permettant d'interconnecter tout les ministères (intérieur, environnement, transports etc.).
Le réseau déployé est basé sur une architecture totalement redondante.
Le cœur de réseau est composé de 13 routeurs Cisco ASR 9000.
Pour des questions de sécurisation, l'état exige d'avoir un réseau cloné lui aussi redondant et composé de 13 routeurs hors client final et points d'inter connexion utilisant un autre équipementier.
Le constructeur Juniper a donc été retenu pour dupliquer l'architecture actuelle.
Ma mission en tant que chargé de projet à consistée à mettre en oeuvre les infrastructures et outils pour réaliser la simulation du réseau Cisco et Juniper pour les ministères.
Pour être plus efficient dans le cadre de ses projets Orange Business Services souhaite développer les outils de simulation réseau multi-constructeurs. J'ai donc eu pour mission et responsabilité de mettre en place un nouvel outil intitulé NetSim Tools développé par IVAN PEPELNJAK.
Cet outil permet de simuler le bon fonctionnement d'un réseau.
Au terme de ce projet, j'ai aussi du rédiger une documentation technique pour permettre aux ingénieurs des différents centres d'expertises en France d'utiliser l'outil.
De plus j'ai également effectué une présentation en visio conférence à toute la communauté des experts OBS.
Fonctionnement de l'outil :
Sur le schéma ci-dessous vous trouverez un schéma explicatif de la mise en place de la solution NetSim-Tools.
Dans un premier temps on crée un VM (Virtual Machine) avec comme OS Linux.
Puis on implémente directement l solution via une technologie de containerisation.
Une fois l'outil implémenté, on peut crée des laboratoires virtuels réseaux multi équipementier à volonté.
Cet outil a pour particularité de créer automatiquement les interfaces ainsi que les protocoles de routages.
Schéma fonctionnelle de l'outil NetSim-Tools
Schéma d'implémentation des différentes couches de montage du laboratoire virtuel
Pour mettre en oeuvre l'outil NetSim-Tools il convient au préalable de mettre en oeuvre des plateformes de virtualisations.

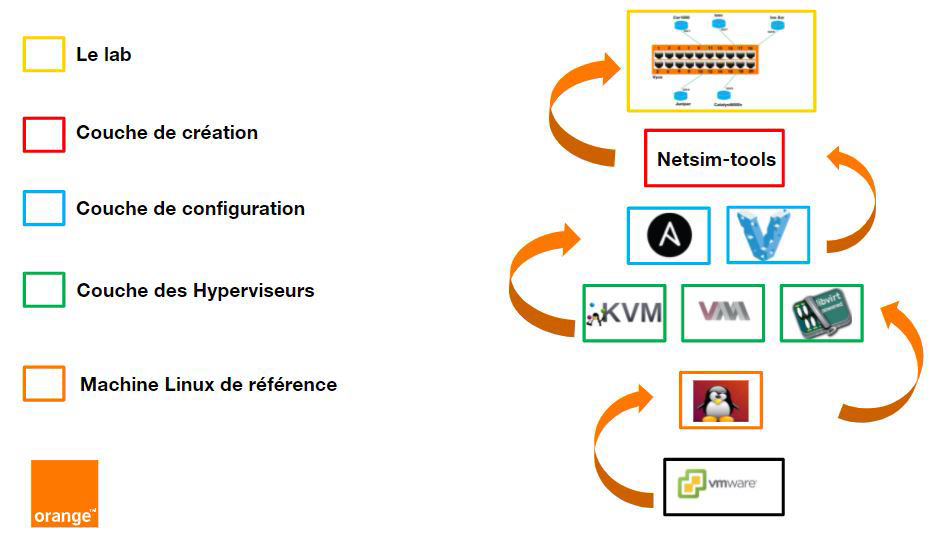

Ci joint un schéma d’implémentation des différentes couches utilisées pour mettre en place le lab virtuel.
En premier lieu on retrouve la couche de référence avec notre machine linux celle sur quoi tout repose.
Ensuite, nous pouvons observer en vert la couche des hyperviseurs (KVM,Virt-manager, Virtual box etc.)
qui permettent de monitorer les images virtuelles des routeurs .
En bleu, la couche de configuration permettent de configurer les images des équipements et des boites vagrant-libvirt.
En rouge,la couche de création comprenant l’outil NetSim-Tools permettant de créer la topologie de laboratoire.
NetSim-Tools crée toutes les interfaces affecte les adresses et protocoles de routage et monte le lab paramétrable.
Implémentation de la solution NetSim-Tools

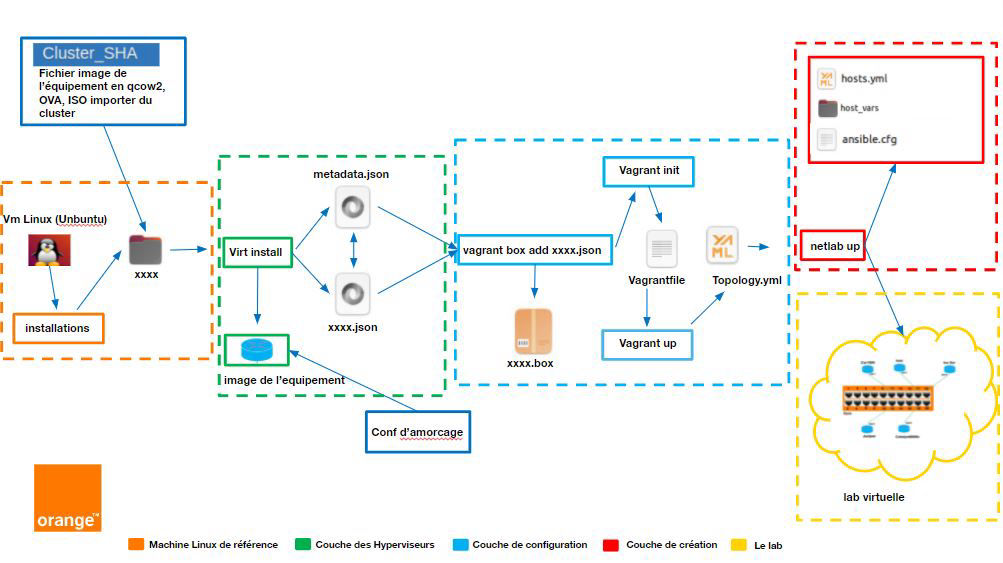

Sur le schéma ci-dessous vous trouverez un schéma détaillé de l'implémentation de la solution NetSim-Tools.
Ce schéma comprends toutes les étapes qui permettent une implémentation complète de l'outil.
Dans un premier temps on dispose de la couche de référence qui est composé de la machine de référence Linux ainsi que toutes les installations de base nécessaire à l'installation des plateformes de conteneurisation.
On importe directement dans un dossier la versions des routeurs virtuels que souhaite implémenter dans sont laboratoire virtuelle.
Dans un deuxième temps on a la couche des hyperviseurs qui comprend tout les outils de supervision de type (KVM,Libvirt etc.)
On introduit également la configuration d'amorçage dans les actifs qui compose notre laboratoire virtuelle.
On crée également 2 fichiers de configurations qui permettent de créer les contenaires (boites virtuels).
Dans un troisième temps on dispose de la couche de configuration dans laquelle on retrouve nos contenaires.
On créer également 2 fichiers de configurations qui permettrons de configurer le laboratoire virtuelle (Vagrantfile,Topologie.yml).
Une fois les fichiers de configurations mis en place on initialise le service Vagrant puis on l'execute avec la commande vagrant up.
Le service Vagrant en marche les 3 fichiers ce trouvant dans la couche de création sont automatiquement crée.
Il nous suffit de taper la commande netlab up pour lancer le laboratoire virtuelle.
Schéma de principe pour l’implementation de la solution NetSim-Tools
A la fin de mon stage, j'aide présenté mon projet à l'ensemble des équipes du centre d'expertise sous forme d'un powerpoint
Il y a plusieurs années mon maitre de stage avait mis en place une architecture réseau pour les lycées de la région PACA.
Cependant certains équipements commencent à être obsoletes et le système n'est plus au gout du client.
Orange Buisness Services à donc été consulté pour redéfinir une nouvelle architecture réseau.
Ce projet est en cours de réalisation.
Cette situation professionnelle traite seulement les infrastructures réseaux pour les lycées de la ville de Toulon.
Schéma du réseau

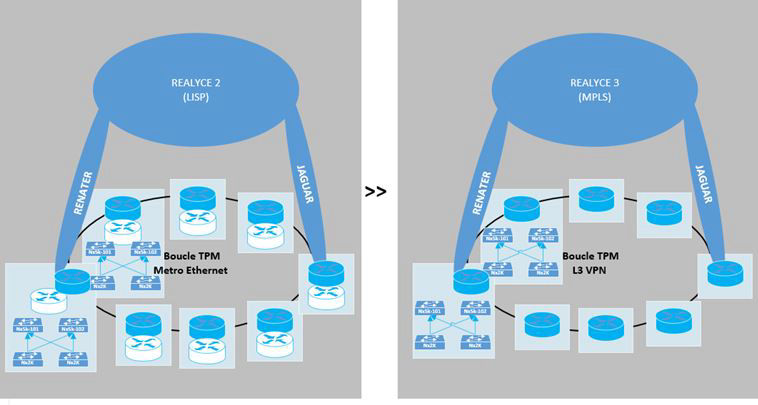

Ce schéma est une représentation de la prestation Build qui consiste à migrer tous les équipements de la boucle TPM de la solution historique REALYCE2 vers REALYCE3, tout en conservant la solution Datacenter DC1 et DC2 pour les lycées Du Coudon et Jean Aicard.
Compte tenu du temps passé sur la situation professionnelle numéro 1, j'étais seulement en phase d'observation sur ce projet et j'ai participé à la phase pilote d'une partie de la migration des 2 lycées.
Pour des raisons de confidentialité je ne peux pas vous mettre a disposition les docs ainsi que les fichiers de configuration qui permettent présenter la migration
La phase pilote est primordiale lors de la migration ou la conception de nouvelles infrastructures elle permet de tester a petite échelle avant de déployer la nouveauté sur tout le réseau ou la boucle concerné.
